水電樁水電預留施工指南：從負荷計算到驗收測試的完整技術方案

發布日期： 2026-09-17 09:43:49 閱讀量： 21

戶外水電樁的使用體驗和安全性能，很大程度上在安裝之前就已經決定了。設備本身的品質是一方面，前期的水電預留做得是否規范，直接影響后期能否穩定運行、檢修是否方便、安全隱患是否可控。

很多項目在這個環節出問題，不是因為技術難度高，而是因為沒有按完整的工程流程來做 —— 憑經驗估個線徑、隨便找個位置埋管，等設備裝上去才發現回路不夠、水壓不足、檢修空間被占死，返工成本遠超初期投入。

下面按照實際工程的推進順序，把水電預留的關鍵技術要點系統梳理一遍。

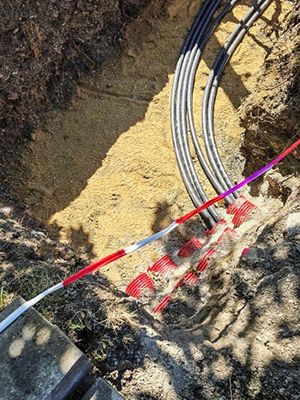

水電樁電路水路管線分槽敷設施工現場

一、規劃階段：先算清楚再動手

水電預留不是從埋管開始的，是從計算和規劃開始的。

負荷計算。 每臺水電樁的用電負荷需要根據后端接入設備的總功率來估算。營地場景下，單臺樁可能同時接空調、電磁爐、電熱水器，峰值功率可達 3-5kW；庭院場景相對簡單，一般 1-2kW。根據峰值功率計算電流，再留 20%-30% 的余量，確定進線線徑和回路空開規格。

點位布局。 水電樁的位置由使用場景決定，但要同時滿足三個條件：使用者接水接電方便、管線敷設距離合理、周邊有足夠的檢修空間。多臺樁并排時，間距根據營位或功能區規劃確定，不要為了省管線把樁擠在一起。

管線走向。 從配電點和給水點到每臺樁的管線，盡量走直線、少轉彎，避免穿越車道和重載荷區域。必須穿越時，要加保護套管并做加固處理。電路和水路管線分開敷設，間距不小于 15 厘米，交叉處電路在上、水路在下。

規劃階段花的時間越多，施工階段的返工就越少。這一步做扎實了，后面的工作都是按圖施工。

二、電路預留：線徑、回路和保護是三大核心

電路預留的技術要求可以歸納為四個方面。

線徑選擇。 線徑由計算電流決定，同時要考慮線路壓降。一般原則：單臺樁進線不低于 4 平方毫米銅線，大功率場景用 6 平方毫米；長距離傳輸（超過 30 米）時適當加大線徑，避免末端電壓降過大導致設備無法正常啟動。鋁線不建議用于戶外水電樁進線，接頭氧化風險高。

回路設計。 每臺水電樁應獨立回路，不要多臺樁共用一條回路。獨立回路的好處是：一臺樁故障不會影響其他樁，故障排查和維修更方便，也便于分別計量和控制。前端配電箱按區域分組，每個配電箱帶 4-6 臺樁為宜，配總漏電保護和分路空開。

保護裝置。 每臺樁前端必須配置漏電保護器，額定動作電流 30mA，動作時間不大于 0.1 秒。漏電保護器是戶外用電安全的最后一道防線，選型時優先選主流品牌，可靠性和售后可獲得性更有保障。同時配置合適規格的斷路器（空開），用于過載和短路保護，空開額定電流根據計算電流選擇，不要過大也不要過小。

接地系統。 水電樁的金屬外殼必須可靠接地，接地電阻不大于 4 歐姆。接地方式可以采用 TT 系統（單獨接地極）或 TN-S 系統（電源端接地），根據項目供電系統的實際情況確定。接地線不小于 2.5 平方毫米銅線，與樁體接地端子可靠連接，不得虛接或用鋁線替代。

敷設規范。 電路管線穿 PVC 管或鍍鋅鋼管埋設，埋深不小于 0.7 米，穿越車道時埋深不小于 1 米并加鋼套管。管內導線總截面積不超過管內截面積的 40%，便于散熱和后期抽換。管線轉彎處用彎頭，不要直角硬彎，轉彎半徑不小于管徑的 6 倍。進線端預留 30-50 厘米線頭，方便樁體內接線。

三、水路預留：管徑、防凍和閥門是關鍵

水路預留比電路簡單，但出問題的后果同樣嚴重 —— 漏水泡地面、冬天凍裂管子、水壓不夠用不了。

管徑選擇。 進水管徑根據同時用水數量和流量需求確定。單臺樁一般用 20mm（4 分）或 25mm（6 分）管；多臺樁共用主供水管時，主管徑適當加大，避免末端水壓不足。管材優先選 PPR 或 PE 管，耐腐蝕、使用壽命長，不要用鍍鋅鋼管（戶外容易銹蝕）。

水壓要求。 進水口工作壓力一般在 0.1-0.4MPa 之間，壓力過低出水慢，壓力過高對水龍頭和管路密封是考驗。如果供水壓力超過 0.6MPa，建議在前端加裝減壓閥。

防凍設計。 北方地區的水路防凍是硬性要求。管線埋深要低于當地凍土層（一般不小于 1 米，東北地區更深）；裸露部分用保溫棉包裹，極端低溫地區加電伴熱帶；每臺樁前端裝獨立閥門，冬季不用時排空管內余水；總閥盡量設在室內或保溫井內，避免凍住無法關水。

閥門配置。 每臺樁前端必須裝獨立閥門，位置要方便操作。埋地閥門要做閥門井，井蓋與地面平齊，井內留操作空間。閥門選銅質或不銹鋼球閥，開關靈活、密封性好，不要用截止閥（阻力大、容易漏）。

排水考慮。 水電樁周邊如果有地面沖洗需求，要預留排水坡度或地漏，不要讓水積在樁根。長期積水會加速樁體底部腐蝕，也可能滲入電路倉造成安全隱患。

四、水電隔離與防護：結構安全的底線

水電同樁，最怕的是水竄進電路。預留階段就要從結構上杜絕這個風險。

物理隔離。 水路和電路管線分開敷設，間距不小于 15 厘米。樁體安裝時，進水口和進線口盡量分置兩側，不要在同一側上下挨著。樁體內部水路和電路之間必須有物理隔板完全隔離，這是產品設計層面的要求，但安裝時要確認隔板完好、沒有被破壞。

防水等級。 水電樁操作面的防護等級一般不低于 IP54（防塵、防濺水），海濱或高濕地區建議 IP55。安裝時要確認樁體面板的密封膠條完好，接線完成后面板螺絲擰緊到位，不要漏裝或松擰。

檢修空間。 樁體周圍至少留 30 厘米的操作空間，正面留更大的空間方便打開面板檢修。不要把樁貼墻、貼欄桿、貼其他設備安裝，后期打不開面板，檢修只能拆樁。

五、不同場景的特殊要求

以上是通用要求，不同場景還有各自的特殊注意點。

營地批量安裝。 幾十臺樁同時安裝，要做好區域配電和分區供水，避免所有樁共用一條主線導致末端壓降和水壓不足。建議按區域設分配電箱和分水器，每個區域獨立控制。

庭院單臺安裝。 單臺樁的預留相對簡單，但要注意與庭院景觀的協調 —— 管線走向盡量隱蔽，樁體位置不影響整體美觀，同時保留檢修空間。

海濱高濕環境。 海濱地區空氣濕度大、鹽霧重，電路接頭要做防潮處理（涂絕緣硅脂或用防水接線端子），金屬管線和接頭做防腐處理，樁體優先選 304 不銹鋼材質。

北方高寒地區。 除了水路防凍，電路也要考慮低溫影響 —— 線纜選耐低溫型號（一般 - 20℃以上），漏電保護器選適合低溫環境的規格，避免低溫下誤動作。

六、驗收與測試：預留完成后必須做的檢查

水電預留完成、樁體安裝到位后，不要直接通電通水使用，必須做三項驗收測試。

電路測試。 用萬用表或兆歐表測量絕緣電阻，相線與零線、相線與地線、零線與地線之間的絕緣電阻不小于 0.5 兆歐；測量接地電阻，不大于 4 歐姆；通電后測試漏電保護器是否正常動作（按測試按鈕）。

水路測試。 管路安裝完成后做打壓測試，試驗壓力為工作壓力的 1.5 倍，穩壓 30 分鐘壓力降不超過 0.05MPa，各接頭無滲漏。通水后檢查各出水口出水是否正常，水壓是否滿足要求。

聯動測試。 同時打開水路和電路，模擬實際使用場景，觀察水電樁工作是否正常，有沒有漏水、跳閘、異常發熱等情況。

三項測試都通過，才算真正完成了水電預留和安裝。任何一項不達標，都要找到原因整改，不要帶病運行。

水電預留是隱蔽工程，做完了埋在地下看不見，但用的時候處處見。按規范做規劃、按標準選材料、按流程做驗收，前期多花一點時間，后期省的是幾倍的返工成本和安全風險。

FAQ

Q：水電樁的進線線徑怎么選？4 平方和 6 平方有什么區別？

A：線徑由計算電流和線路長度共同決定。單臺水電樁峰值功率 3-5kW 時，計算電流約 14-23A，4 平方銅線（安全載流量約 25-32A）可以滿足；如果峰值功率超過 5kW，或線路長度超過 30 米，建議用 6 平方銅線（安全載流量約 32-40A），減少線路壓降。線徑選大不選小，留有余量更安全。

Q：營地幾十臺水電樁，電路怎么分配最合理？

A：建議按區域分組，每個區域設一個分配電箱，帶 4-6 臺樁，每臺樁獨立回路。分配電箱配總漏電保護和分路空開，總進線根據區域總負荷選擇線徑。不要所有樁共用一條主線，否則末端壓降大、一臺故障影響全部、故障排查困難。

Q：北方地區水電樁水管怎么防凍？有哪些具體措施？

A：四項措施必須做：一是管線埋深低于當地凍土層（一般不小于 1 米，東北地區 1.5 米以上）；二是裸露部分用保溫棉包裹，極端低溫加電伴熱帶；三是每臺樁前端裝獨立閥門，冬季排空管內余水；四是總閥設在室內或保溫井內。只做保溫不排空，極寒天氣仍有凍裂風險。

Q：水電樁安裝完成后，驗收要測哪些項目？

A：三項必測：電路絕緣電阻（不小于 0.5 兆歐）、接地電阻（不大于 4 歐姆）、漏電保護器動作測試；水路打壓測試（1.5 倍工作壓力，30 分鐘壓降不超 0.05MPa，無滲漏）；聯動測試（同時通水通電，模擬實際使用，觀察有無漏水、跳閘、異常發熱）。三項全部通過方可投入使用。
